一體化錄播中控M2000LB

(點擊圖片查看大圖)

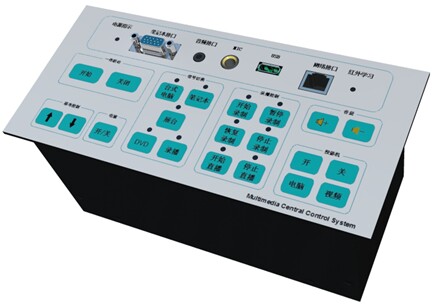

 主機




中控主機功能特點:

1、強弱電分離設計

2、帶紅外發射端口,內置紅外錄碼功能

3、前面板帶網絡、USB、臨時展臺、筆記本VGA及筆記本音頻接口

4、一鍵開機和一鍵關機(含電腦、投影機、投影幕等的開關都由中控一鍵控制)

5、一鍵式切換數字展臺、臺式電腦、筆記本電腦的視頻信號

6、3*2VGA接口,3*3視頻接口,3*1音頻接口

7、2路IO接口,1路紅外發射口,2路RS232接口(其中1路投影機RS232控制端口,1路錄播主機232控制端口),投影機232控制接口用于寫投影機及錄播主機控制代碼用

8、選配網絡模塊,可升級為網絡中控

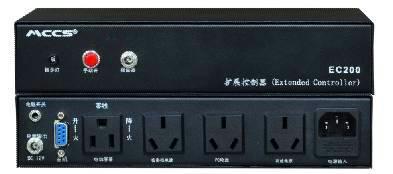

EC200強電控制模塊



強電擴展模塊功能特點:

1、1路投影機電源,帶延時保護

2、1路電動幕控制電源

3、1路PC電源

4、1路功放電源

5、1路DC 12V中控主機供電電源

6、帶臺式電腦開關控制

7、帶報警器接口,可用于擴展防盜功能

8、帶手動應急控制電源開啟功能(即使脫離中控主機,也可以手動開啟臺式電腦、投影機及升降投影幕)

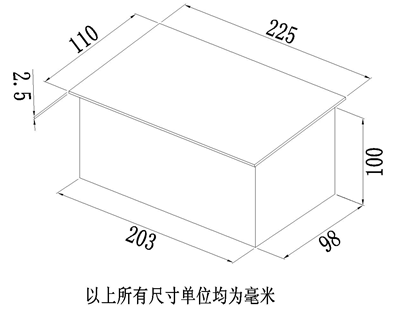

中控開孔尺寸:
